SPC管理>XR控制图

1.功能

定义测试点，标范，上下控制限等参数生成SPC表单，定义报警规则，录入测试点的具体测试数值生成XR控制图

SPC表单生成

说明：定义测试点，标范，上下控制限等参数生成SPC表单，可编辑，导出

查询:输入项目，平台，物料等查询条件查询SPC表单

image-20240323173632527

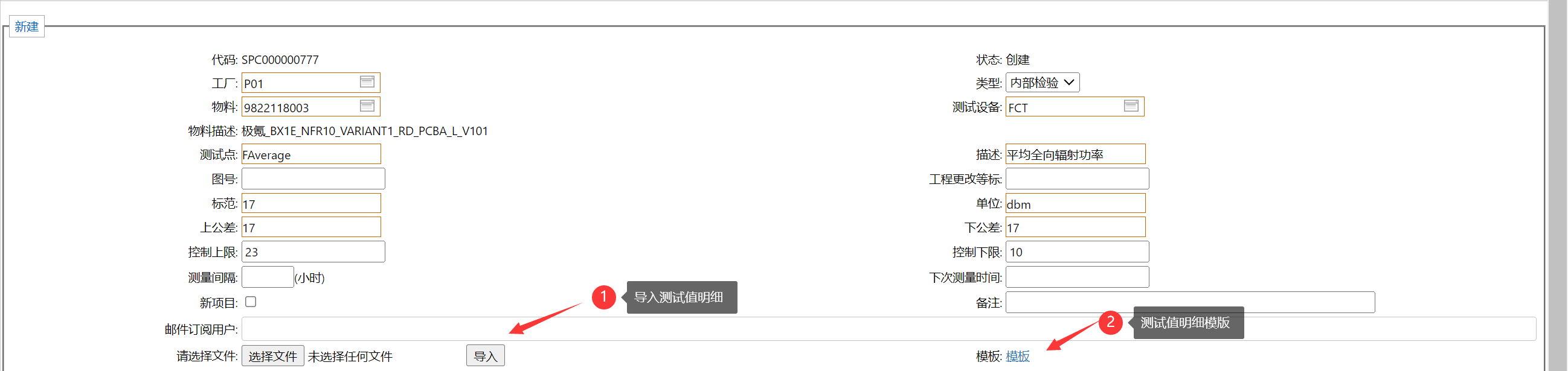

新增：输入测试点，标范，上下控制限等参数，点击创建按钮生成一个新的SPC单号

image-20240323174233515

编辑：从主页面列表点击编辑链接进入编辑页面

  1. 表编辑表单内容

    image-20240323174537460

  2. 报警规则：可以勾选，勾选的纳入报警范围，反之不纳入报警

    image-20240323174928570

  3. 录入测试值明细

    有些客户有数据采集系统，这里可从后台任务自动同步测试结果

    image-20240323175320740

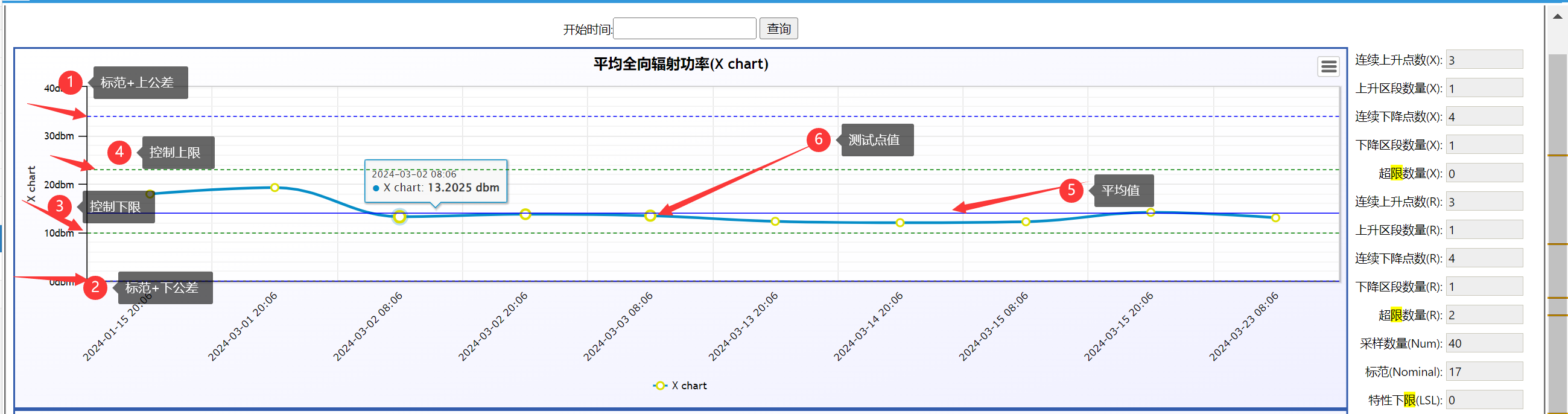

    XR 控制图

    XChart:

    image-20240323180046726

    RChart:

    image-20240323181324397

    image-20240323181426973
